配管部品・副資材配管部品 - TSフランジ

TSフランジ用パッキン

PK 10K

拡大する

拡大する

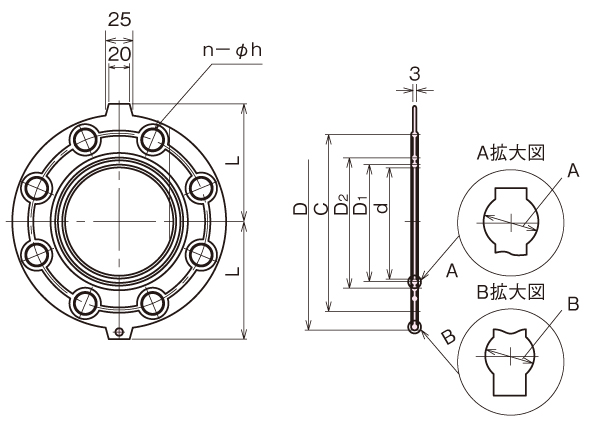

	寸法単位:mm
	サイズ	コード	DXF	納入製品図	価格	梱包	D	C	D1	D2	d	n-φh	L	A	B
	20	5 243602 -			320	180	98	75	32	47	24	4-15	59.0	4.5	4
	25	5 243603 -			400	120	123	90	38	53	30	4-19	71.5	5	4.4
	30	5 243605 -			410	100	133	100	44	63	37	4-19	76.5	5	4.4
	40	5 243607 -			460	100	138	105	52	69	43	4-19	79.0	5	4.4
	50	5 243608 -			510	80	153	120	64	83	53	4-19	86.5	5	4.4
	65	5 243609 -			680	120	173	140	81	101	69	4-19	96.5	5	4.4
	80	5 243610 -			780	100	183	150	92	112	79	8-19	101.5	5	4.4
	100	5 243611 -			990	80	208	175	116	138	102	8-19	114.0	5	4.4
	125	5 243612 -			1,280	80	248	210	142	166	127	8-23	134.0	5	4.4
	150	5 243613 -			1,590	50	278	240	165	190	148	8-23	149.0	5	4.4
	200	5 243614 -			2,020	30	328	290	216	248	196	12-23	174.0	5	4.4
	250	5 243615 -			2,600	20	398	355	270	306	249	12-23	209.0	5	4.4

●材質は EPDM（エチレンプロピレンゴム）
