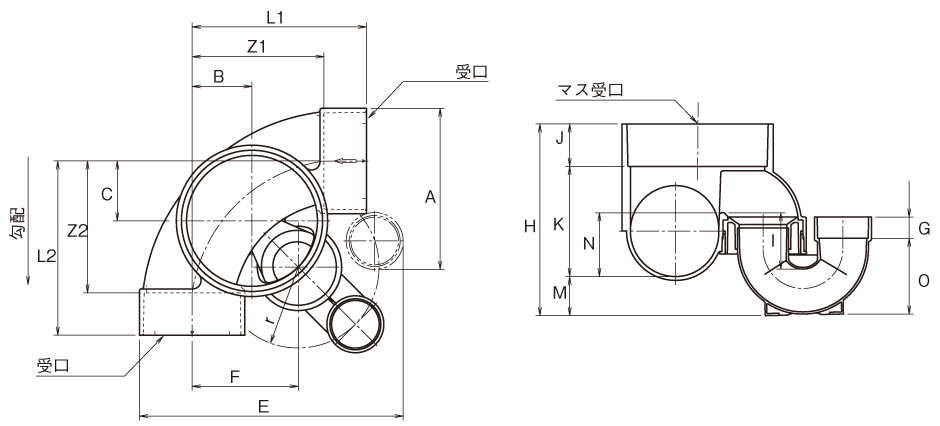

排水マス SDシリーズ - トラップ付曲点

	寸法単位:mm
	シリーズ	サイズ	向き	コード	DXF	納入製品図	価格	梱包	Z1	Z2	L1	L2	H	A	B	C	E	F	G	I	J	K	M	N	O	r	勾配
	SD	100×50S-150	右	5 246460 -			7,200	4	155±2	155±2	205	205	226	190	70	70	310	125	25	68	50±2	129.5	46.5	75	90	R95	2/100
	SD	100×50S-150	左	5 246461 -			7,200	4	155±2	155±2	205	205	226	190	70	70	310	125	25	68	50±2	129.5	46.5	75	90	R95	2/100
	SD	100×75S-150	右	5 246465 -			7,200	4	155±2	155±2	205	205	256	216	70	70	345	125	40	69	50±2	129.5	76.5	75	103	R111	2/100
	SD	100×75S-150	左	5 246466 -			7,200	4	155±2	155±2	205	205	256	216	70	70	345	125	40	69	50±2	129.5	76.5	75	103	R111	2/100
	SD	100×75S-150	兼用	5 246467 -			7,200	4	155±2	155±2	205	205	256	216	70	70	345	125	40	69	50±2	129.5	76.5	75	103	R111	－
	SD	125×100S-200	右	5 261144 -			13,800	2	210±2	210±2	275	275	337	271	90	90	437	160	50±2	80	80±2	165.5	91.5	95	133	R142	1.7/100
	SD	125×100S-200	左	5 261145 -			13,800	2	210±2	210±2	275	275	337	271	90	90	437	160	50±2	80	80±2	165.5	91.5	95	133	R142	1.7/100
	SD	150×100S-200	右	5 261234 -			19,200	2	225±2	225±2	305	305	348.5	302	95	95	467	176	50±2	80	80±2	197	71.5	115	133	R142	1.5/100
	SD	150×100S-200	左	5 261235 -			19,200	2	225±2	225±2	305	305	348.5	302	95	95	467	176	50±2	80	80±2	197	71.5	115	133	R142	1.5/100

右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
左右兼用型にはこう配は設けてありません。
：プラスチック・マスマンホール協会規格対象品
