排水マス 特殊トラップマス - 分離マス BUT

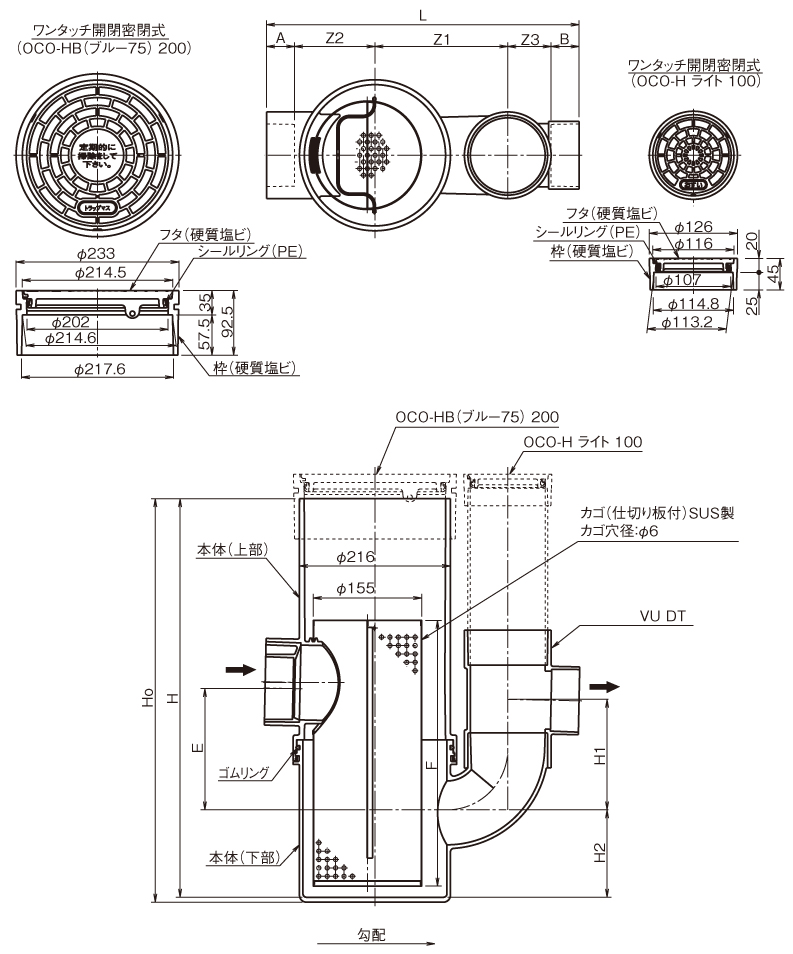

| 寸法単位:mm | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z1 | Z2 | Z3 | L | H0 | H1 | H2 | H | A | B | E | F | 勾配 | ||
| 75-200 | 5 262000 - | 31,400 | 1 | 190 | 115 | 62 | 447 | 577 | 158 | 125 | 570 | 40 | 40 | 173 | 380 | 2/100 | ||||
| 100-200 | 5 262001 - | 33,000 | 1 | 190 | 105 | 62 | 457 | 577 | 172 | 125 | 570 | 50 | 50 | 182 | 380 | 2/100 | ||||
本体、ふた：OCO-HB（ブルー75）200、掃除口：OCO-H ライト 100、VU90°Y（VU DT 100×75/100）、ステンレス製バケットA型（油分離板付）
右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
左右兼用型にはこう配は設けてありません。
