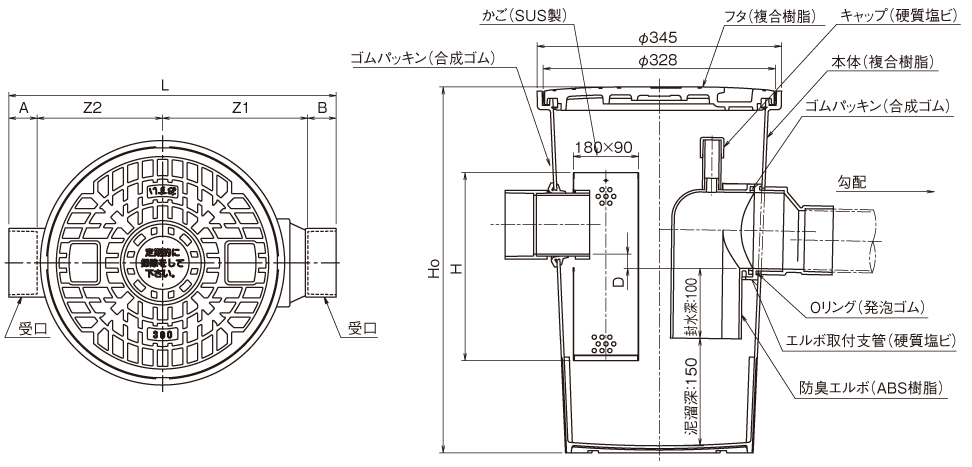

寸法単位:mm | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z1 | Z2 | L | H0 | D | H | A | B | 勾配 | ||
75-300 | 5 260830 - | 22,500 | 1 | 205±5 | 177±5 | 462 | 516 | 20 | 265 | 40±2 | 40±2 | 2/100 | ||||
100-300 | 5 260831 - | 22,500 | 1 | 180±5 | 183±5 | 463 | 516 | 20 | 290 | 50±2 | 50±2 | 2/100 |
●高さ調整は雨水マスアジャスターをご使用ください。
本体:M300-L、取手付防臭エルボ、防水ふた、ステンレス製カゴ
