一覧に戻る雨水マス・雨水浸透マス AMシリーズ - 雨水集合トラップマス AM-UTS

雨水集合トラップマス

AM-UTS(DT)

拡大する
拡大する

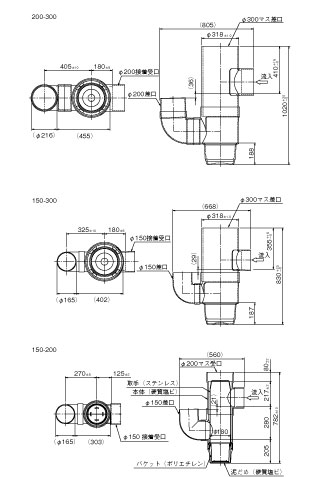

寸法単位:mm
サイズ コード DXF 納入製品図 価格 梱包 Z Z1 Z2 Z3 H h D A B E F G I J K θ
150-200 5 269445 -
32,700 1 - 515 118±5 225±10 89 850+20/0 320+15/0 216±0.7 80 120 240 115 179 80 80 115
150-300 5 269450 -
67,800 1 695 180±5 350±10 89 830+20/0 355+15/0 318±1.0 80 187 117 179 80 80 130
200-300 5 269452 -
72,600 1 805 405±10 130±2 970+20/0 410+15/0 318±1.0 80 188 152 105 -0 127±2 132±2 80 130

※150-200のみAMバケット付
※AM-UTS(DT)の流出側専用継手は、AM-UTS(DL)に使用できません。
※150-300/200-300にAMバケットは使用しないでください。

右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
