マンホール AHR-Rシリーズ - 曲点

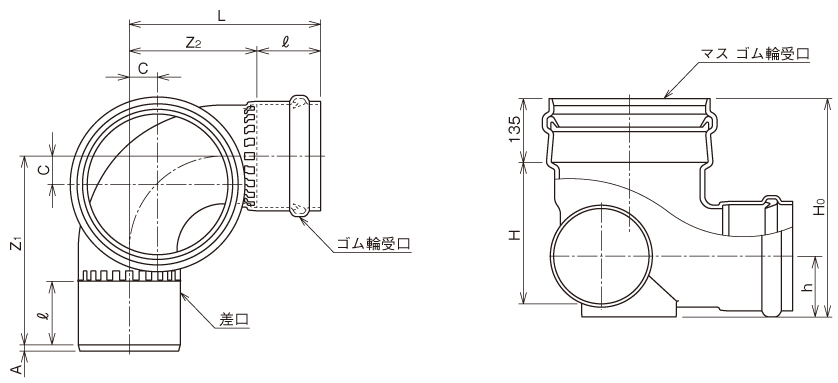

| 寸法単位:mm | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 向き | コード | DXF | 納入製品図 | 価格 | 梱包 | Z1 | Z2 | L | ℓ | C | A | H | h | Ho | ||
 |
150-300 | 右 | 5 265570 - | 58,700 | 1 | 370 | 270 | 380 | 110±10 | 60 | 10 | 250 | 100 | 408 | |||
|
|
150-300 | 左 | 5 265571 - | 58,700 | 1 | 370 | 270 | 380 | 110±10 | 60 | 10 | 250 | 100 | 408 | |||
|
|
200-300 | 右 | 5 265620 - | 60,200 | 1 | 400 | 270 | 405 | 135±10 | 60 | 13 | 300 | 129 | 463 | |||
|
|
200-300 | 左 | 5 265621 - | 60,200 | 1 | 400 | 270 | 405 | 135±10 | 60 | 13 | 300 | 129 | 463 | |||
|
|
250-300 | 右 | 5 266060 - | 76,300 | 1 | 500 | 360 | 515 | 155±10 | 89 | 16 | 350 | 158 | 518 | |||
|
|
250-300 | 左 | 5 266061 - | 76,300 | 1 | 500 | 360 | 515 | 155±10 | 89 | 16 | 350 | 158 | 518 | |||
右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
：プラスチック・マスマンホール協会規格対象品
