マンホール リブ付管用塩ビ製マンホール関連製品 - 関連製品

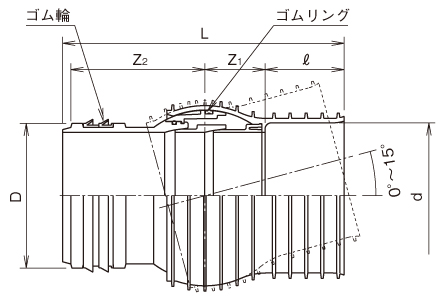

| 寸法単位:mm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z1 | Z2 | L | ℓ | d(最小) | D | ||
| 150 | 5 286020 - | 10,200 | 2 | 70 | 180 | 370 | 110±10 | 171.7 | 171 | ||||
| 200 | 5 286025 - | 22,200 | 2 | 95 | 212 | 445 | 125±10 | 229.7 | 229 | ||||
●可変角度0～15°
右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
