〈鋳鉄製リング付〉
FCD450製・カチオン電着塗装

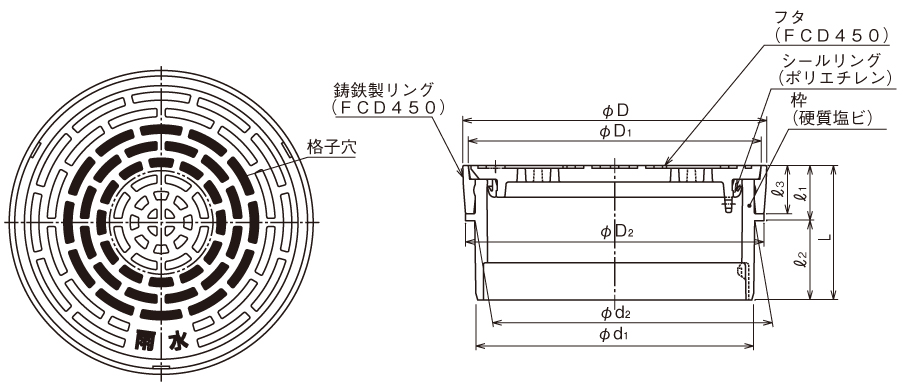

寸法単位:mm | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | L | ℓ1 | ℓ2 | ℓ3 | D | D1 | d1 | D2 | d2 | ||||
標準品 | 中央マーク品 | 全面模様品 | ||||||||||||||||
150(雨水) | 5 292530 - | 8,100 | 9,400 | 10,500 | 8 | 73 | 33 | 40 | 28 | 170 | 162 | 153.4±0.2 | - | 155±0.2 | ||||
200(雨水) | 5 292531 - | 12,000 | 13,300 | 14,400 | 4 | 97.5 | 40 | 57.5 | 35 | 220 | 212 | 201.0±0.3 | 216 | 203±0.3 |
ふたの種類によっては、雨水マスAM/PMシリーズのバケット又はバスケットが取り出せないものがあります。取付前に必ず確認してください。
""の付いている製品は「取り出し可能」です。
