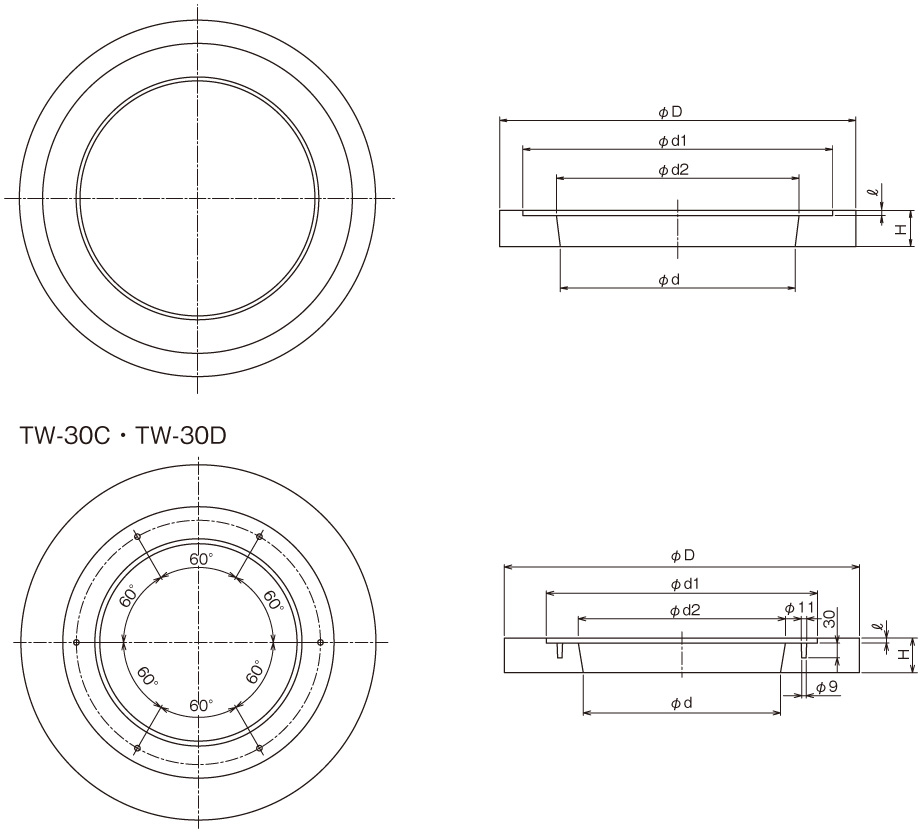

寸法単位:mm | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
品名 | コード | DXF | 納入製品図 | 価格 | 梱包 | ℓ | D | d | d1 | d2 | H | ||
TW-15A | 5 230810 - | 5,300 | 2 | 10 | 400 | 180 | 295 | 190 | 70 | ||||
TW-20 | 5 230803 - | 6,800 | 2 | 10 | 440 | 235 | 347 | 245 | 70 | ||||
TW-20C | 5 230805 - | 6,800 | 2 | 10 | 440 | 235 | 385 | 245 | 70 | ||||
TW-30 | 5 230813 - | 8,300 | 1 | 10 | 620 | 400 | 525 | 410 | 70 | ||||
TW-30C | 5 230791 - | 10,400 | 1 | 10 | 720 | 400 | 550 | 420 | 70 | ||||
TW-30D | 5 230792 - | 10,400 | 1 | 10 | 720 | 400 | 525 | 420 | 70 | ||||
TW-35 | 5 230897 - | 10,400 | 1 | 10 | 690 | 455 | 600 | 470 | 70 |
ふたの種類によっては、雨水マスAM/PMシリーズのバケット又はバスケットが取り出せないものがあります。取付前に必ず確認してください。
""の付いている製品は「取り出し可能」です。
:プラスチック・マスマンホール協会規格対象品
