排水用継手 CU継手（便利な継手） - キャップ・パッキン
|

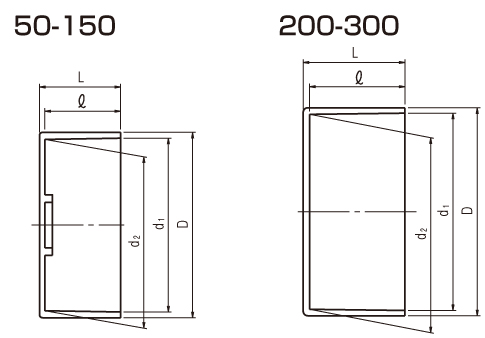

寸法単位:mm |
|
|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | L | D | d1 | d2 | ℓ | |
|
|
50 | 5 235771 - |
|
|
240 | 45 | 27 | 65 | 60.50±0.3 | 59.50±0.3 | 25 | |
|
|
65 | 5 235772 - |
|
|
500 | 50 | 38 | 82 | 76.60±0.3 | 75.40±0.3 | 35 | |
|
|
75 | 5 235773 - |
|
|
610 | 30 | 43 | 95 | 89.60±0.3 | 88.30±0.3 | 40 | |
|
|
100 | 5 235774 - |
|
|
1,150 | 30 | 54 | 122 | 114.80±0.4 | 113.20±0.4 | 50 | |
|
|
125 | 5 235775 - |
|
|
1,430 | 16 | 70 | 150 | 140.90±0.4 | 139.10±0.4 | 65 | |
|
|
150 | 5 235776 - |
|
|
1,950 | 10 | 85 | 177 | 166.10±0.5 | 163.90±0.5 | 80 | |
|
|
200 | 5 235777 - |
|
|
4,500 | 2 | 112 | 229 | 217.30±0.55 | 214.70±0.55 | 105 | |
|
|
250 | 5 235778 - |
|
|
7,300 | 2 | 133 | 281 | 268.55±0.6 | 265.45±0.6 | 125 | |
|
|
300 | 5 235779 - |
|
|
10,000 | 2 | 150 | 333 | 319.75±0.65 | 316.25±0.55 | 140 | |
