排水用継手 CU継手（便利な継手） VP管用 - 伸縮継手
| 寸法単位:mm | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

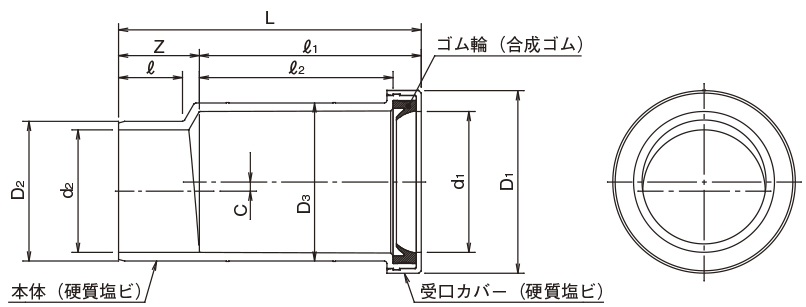

| サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z | L | D1 | d1 | D2 | d2 | D3 | ℓ | ℓ1 | ℓ2 | C | ||
| 75 | 5 235032 - | 2,340 | 18 | 55±1 | 207 | 121 | 90±0.3 | 89±0.3 | 77 | 102 | 42 | 152±2 | 133 | 6.5 | ||||
| 100 | 5 235033 - | 4,500 | 8 | 66±1 | 247 | 149 | 115±0.3 | 114±0.4 | 100 | 129 | 52 | 181±2 | 158 | 7.5 | ||||
| 125 | 5 235034 - | 5,990 | 6 | 83±1 | 303 | 182 | 141±0.3 | 140±0.5 | 125 | 156 | 67 | 220±2 | 193 | 8.0 | ||||
| 150 | 5 235035 - | 8,020 | 4 | 101±1 | 360 | 211 | 166±0.3 | 165±0.5 | 146 | 185 | 82 | 259±2 | 228 | 10.0 | ||||
●屋外排水(屋外埋設)で使用する場合、施工時のやり取りはできますが、伸縮機能は失われます。
●横配管のみ使用ください。
