一覧に戻る排水用継手 空調ドレン継手 - AD継手 VP管用

偏芯90°Y

AD-DTH

拡大する
拡大する

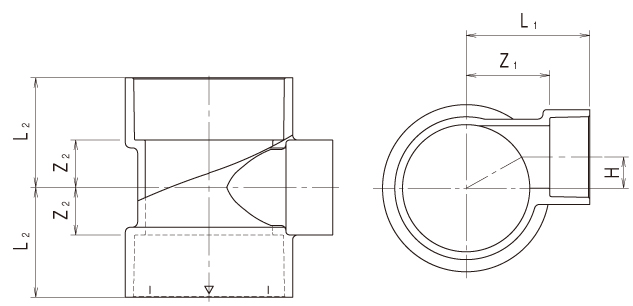

寸法単位:mm
サイズ コード DXF 納入製品図 価格 梱包 Z1 Z2 L1 L2 H
30×25 5 277570 -
310 30 22±1 19±1 38 37 12.5
40×25 5 277571 -
430 20 27±1 19±1 43 41 12.5
50×25 5 277372 -
540 35 33.5±1 19±1 49.5 44 12.5
