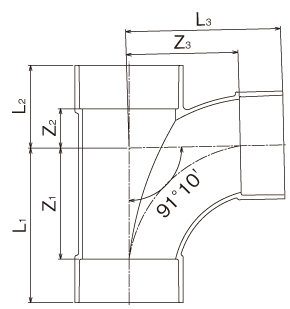

寸法単位:mm | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z1 | Z2 | Z3 | L1 | L2 | L3 | ||
50 | 5 229290 - | 440 | 34 | 66±2 | 26±2 | 66±2 | 91 | 51 | 91 | ||||
75 | 5 229292 - | 1,110 | 16 | 100±2 | 30±2 | 100±2 | 140 | 70 | 140 | ||||
100 | 5 229293 - | 2,130 | 8 | 128±2 | 45±2 | 128±2 | 178 | 95 | 178 | ||||
125 | 5 229299 - | 3,570 | 4 | 140±3 | 50±3 | 140±3 | 205 | 115 | 205 | ||||
150 | 5 229295 - | 7,420 | 3 | 170±3 | 65±3 | 170±3 | 250 | 145 | 250 | ||||
75×50 | 5 229326 - | 830 | 26 | 66±2 | 29±2 | 79±2 | 106 | 69 | 104 | ||||
100×50 | 5 229328 - | 1,570 | 14 | 66±2 | 32±2 | 90±2 | 116 | 82 | 115 | ||||
100×75 | 5 229330 - | 1,570 | 12 | 100±2 | 33±2 | 110±2 | 150 | 83 | 150 | ||||
125×100 | 5 229331 - | 3,310 | 4 | 128±3 | 52±3 | 140±2 | 193 | 117 | 190 | ||||
150×125 | 5 229333 - | 5,370 | 3 | 140±3 | 60±3 | 152±3 | 220 | 140 | 217 | ||||
200×100 | 5 226709 - | 15,510 | 2 | 128±3 | 52±3 | 176±3 | 233 | 157 | 226 | ||||
200×150 | 5 226710 - | 16,170 | 2 | 170±3 | 57±3 | 196±3 | 275 | 162 | 276 |
:AS規格対象品
