排水用継手 VU継手 - エルボ

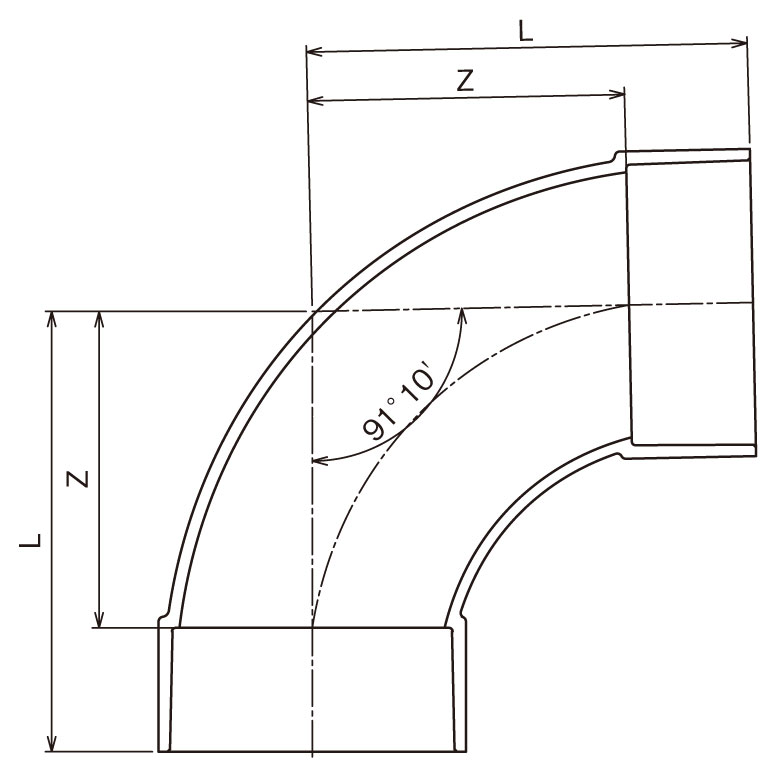

| 寸法単位:mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | Z | L | ||
 |
50 | 5 229190 - | 390 | 56 | 66±2 | 91 | |||
|
|
65 | 5 229191 - | 650 | 26 | 90±2 | 125 | |||
|
|
75 | 5 229192 - | 900 | 22 | 100±2 | 140 | |||
|
|
100 | 5 229193 - | 1,730 | 10 | 128±2 | 178 | |||
|
|
125 | 5 229194 - | 3,130 | 5 | 140±3 | 205 | |||
|
|
150 | 5 229195 - | 4,720 | 4 | 170±3 | 250 | |||
|
|
200 | 5 226079 - | 8,720 | 2 | 196±3 | 301 | |||
：AS規格対象品
