排水用継手 VU継手 - ソケット

インクリーザー

VU IN

拡大する

拡大する

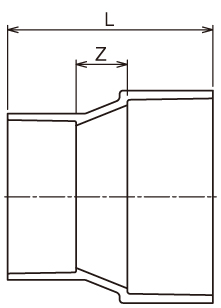

	寸法単位:mm
	サイズ	コード	DXF	納入製品図	価格	梱包	Z	L
	50×40	5 229424 -			150	150	20±2	67
	65×50	5 229425 -			270	100	20±2	80
	75×50	5 229426 -			380	120	25±2	90
	75×65	5 229427 -			380	90	25±2	100
	100×50	5 229428 -			550	54	30±2	105
	100×65	5 229429 -			550	54	30±2	115
	100×75	5 229430 -			550	48	30±2	120
	125×100	5 229440 -			880	25	35±2	150
	150×100	5 229441 -			1,380	20	40±2	170
	150×125	5 229442 -			1,750	18	40±2	185
	200×125	5 226367 -			3,630	4	45±2	215
	200×150	5 226400 -			4,120	4	50±3	235
	250×200	5 226401 -			7,750	2	60±3	290
	300×200	5 226402 -			13,310	2	60±2	309
	300×250	5 226403 -			17,190	2	45±3	350

：AS規格対象品
