排水用継手 DV継手 - 合流

90°大曲りY

DV LT

拡大する

拡大する

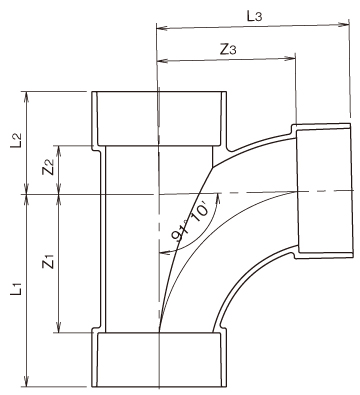

	寸法単位:mm
	サイズ	コード	DXF	納入製品図	価格	梱包	Z1	Z2	Z3	L1	L2	L3
	40	5 226673 -			380	70	52	23	52	74	45	74
	50	5 226291 -			490	34	66	26	66	91	51	91
	65	5 226292 -			850	18	90	33	90	125	68	125
	75	5 226293 -			1,230	16	100	30	100	140	70	140
	100	5 226294 -			2,350	8	128	45	128	178	95	178
	125	5 226678 -			3,930	4	140	50	140	205	115	205
	150	5 226679 -			8,170	3	170	65	170	250	145	250
	50×40	5 226686 -			440	46	52	23	57	77	48	79
	65×40	5 226687 -			640	30	52	24	66	87	59	88
	65×50	5 226302 -			640	24	66	27	74	101	62	99
	75×40	5 226689 -			920	30	52	25	71	92	65	93
	75×50	5 226304 -			920	26	66	29	79	106	69	104
	75×65	5 226691 -			920	20	90	32	95	130	72	130
	100×40	5 226692 -			1,730	18	52	28	82	102	78	104
	100×50	5 226307 -			1,730	14	66	32	90	116	82	115
	100×65	5 226694 -			1,730	12	90	36	107	140	86	142
	100×75	5 226309 -			1,730	12	100	33	110	150	83	150
	125×75	5 226701 -			3,650	6	100	42	124	165	107	164
	125×100	5 226717 -			3,650	4	128	52	140	193	117	190
	150×65	5 226702 -			5,910	5	90	42	130	170	122	165
	150×75	5 226703 -			5,910	5	100	45	135	180	125	175
	150×100	5 226704 -			5,910	4	128	53	152	208	133	202
	150×125	5 226705 -			5,910	3	140	60	152	220	140	217

：JIS規格対象品
