下水道用継手 強化プラスチック複合管用支管 - 支管

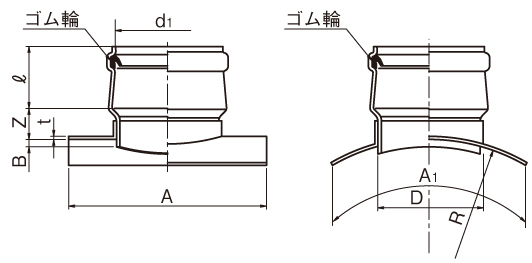

| 寸法単位:mm | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | R（標準） | Z | t（最小） | B（最大） | A（最小） | d1（最小） | D | ℓ | A1（最小） | ||
 |
600-150 | 5 296700 - | 8,100 | 4 | 312 | 50±15 | 5 | 12 | 300 | 166.0 | 165 | 102±5 | 300 | |||
| 600-200 | 5 296701 - | 10,700 | 2 | 312 | 50±15 | 5 | 12 | 300 | 218.0 | 216 | 117±5 | 300 | ||||
| 700-150 | 5 296702 - | 8,100 | 4 | 364 | 50±15 | 5 | 14 | 300 | 166.0 | 165 | 102±5 | 300 | ||||
| 700-200 | 5 296703 - | 10,700 | 2 | 364 | 50±15 | 5 | 14 | 300 | 218.0 | 216 | 117±5 | 300 | ||||
| 800～1000-150 | 5 296850 - | 8,100 | 4 | 416 | 50±15 | 5 | 16 | 300 | 166.0 | 165 | 102±5 | 300 | ||||
| 800～1000-200 | 5 296855 - | 10,700 | 2 | 416 | 50±15 | 5 | 16 | 300 | 218.0 | 216 | 117±5 | 300 | ||||
| 1100～1500-150 | 5 296851 - | 8,100 | 4 | 572 | 50±15 | 5 | 22 | 300 | 166.0 | 165 | 102±5 | 300 | ||||
| 1100～1500-200 | 5 296856 - | 10,700 | 2 | 572 | 50±15 | 5 | 22 | 300 | 218.0 | 216 | 117±5 | 300 | ||||
：受注生産品
