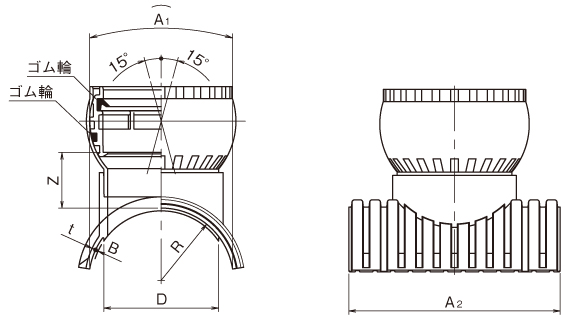

寸法単位:mm | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | D(標準) | Z(最小) | A1(最小) | A2 | B(最大) | R(標準) | t(最小) | ||
150-100 | 5 286670 - | 8,100 | 6 | 114 | 55 | 195 | 235±5 | 4.5 | 79 | 5 | ||||
200-100 | 5 286672 - | 8,100 | 6 | 114 | 55 | 205 | 305±5 | 4.6 | 104 | 5 | ||||
200-150 | 5 286674 - | 10,800 | 4 | 165 | 65 | 255 | 305±5 | 4.6 | 104 | 5 | ||||
250-150 | 5 286675 - | 12,000 | 4 | 165 | 70 | 250 | 300±5 | 5.0 | 129 | 4 |
