寸法単位:mm | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

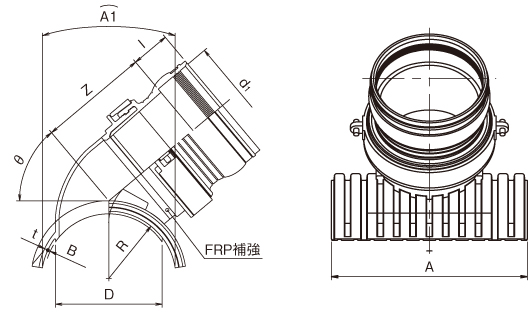

サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | d1(最小) | Z | D(標準) | A | B(最大) | I | R(標準) | t(最小) | θ(標準) | A1(最小) | ||
150-100 | 5 296110 - | 24,200 | 1 | 114 | 150±10 | 114 | 235±5 | 4.5 | 60±5 | 79 | 5 | 44° | 195 | ||||
![]() |
200-100 | 5 296112 - | 24,200 | 1 | 114 | 145±10 | 114 | 305±5 | 4.6 | 60±5 | 104 | 5 | 32° | 205 | |||
200-150 | 5 296114 - | 26,700 | 1 | 165 | 170±10 | 165 | 305±5 | 4.6 | 60±5 | 104 | 5 | 50° | 255 |
:受注生産品
