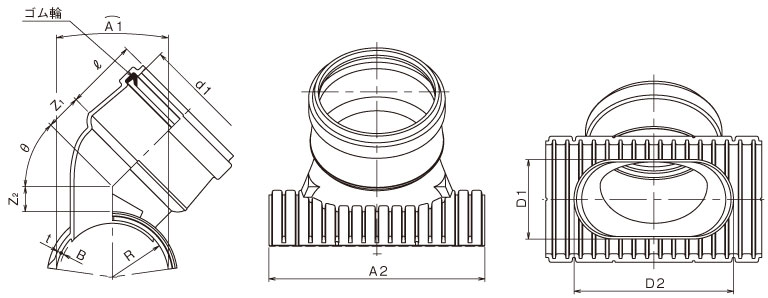

寸法単位:mm | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | d1(最小) | Z1 | Z2 | D1(標準) | D2(標準) | ℓ | A1 | A2 | B | R(標準) | t | θ | ||
150-150 | 5 286642 - | 9,200 | 4 | 166 | 50±2 | 35±2 | 114 | 229 | 100±2 | 220±5 | 310±1 | 4.5 | 79 | 4 | 45° | ||||
200-200 | 5 286643 - | 24,200 | 1 | 218 | 50±10 | 135±10 | 165 | 292 | 117±5 | 345±5 | 430±5 | 4.6 | 104 | 4 | 45° |
●適用ホールソー 150-150:下水支管100用ホールソー、200-200:下水支管150用ホールソー
