水道用継手 TS・HITS継手 - 給水栓用エルボ（A形）

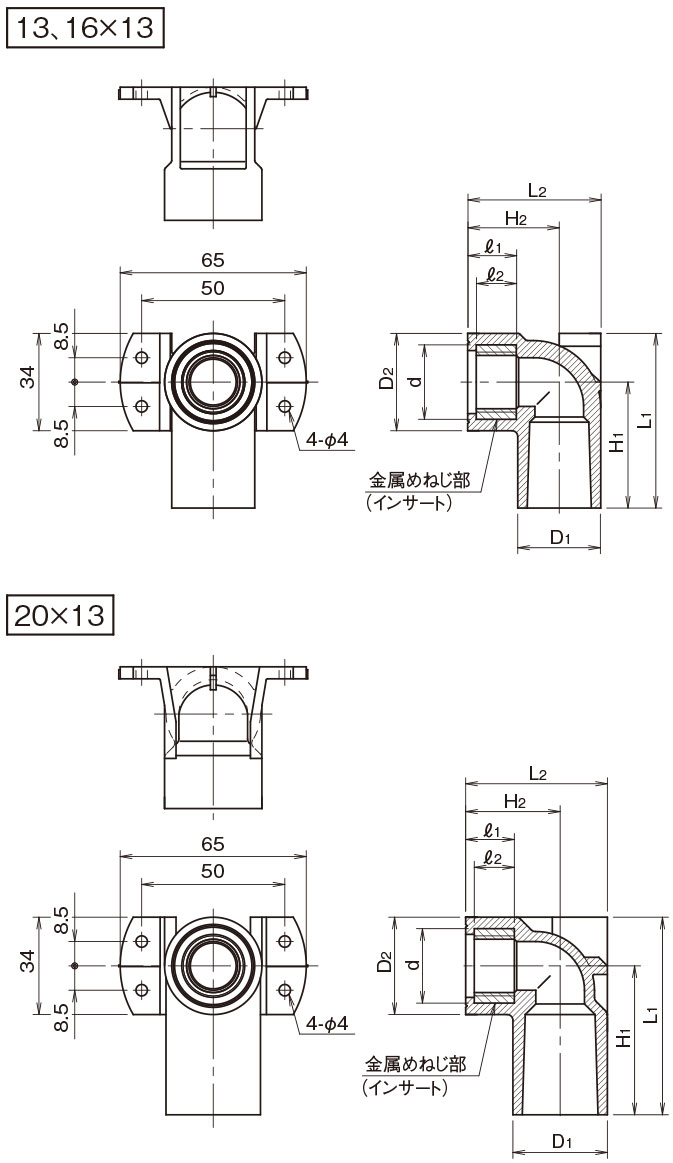

| 寸法単位:mm | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 | サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | D1 | D2 | d | H1 | H2 | L1 | L2 | ℓ1 | ℓ2 | ||
| HITS | 13 | 5 225313 - | 1,610 | 100（50×2） | 24 | 34 | 26 | 39 | 29 | 56 | 41 | 17 | 14 | ||||
| HITS | 16×13 | 5 225314 - | 1,780 | 100（50×2） | 29 | 34 | 26 | 44 | 32 | 61 | 46.5 | 17 | 14 | ||||
| HITS | 20×13 | 5 225315 - | 1,940 | 100（50×2） | 34 | 34 | 26 | 52 | 33 | 69 | 49.5 | 17 | 14 | ||||
●金属めねじ部の材質は、JIS H 3250の快削黄銅とする。
●ねじ部は、JIS B 0203（管用テーパねじ）の平行ねじとする。
