寸法単位:mm | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

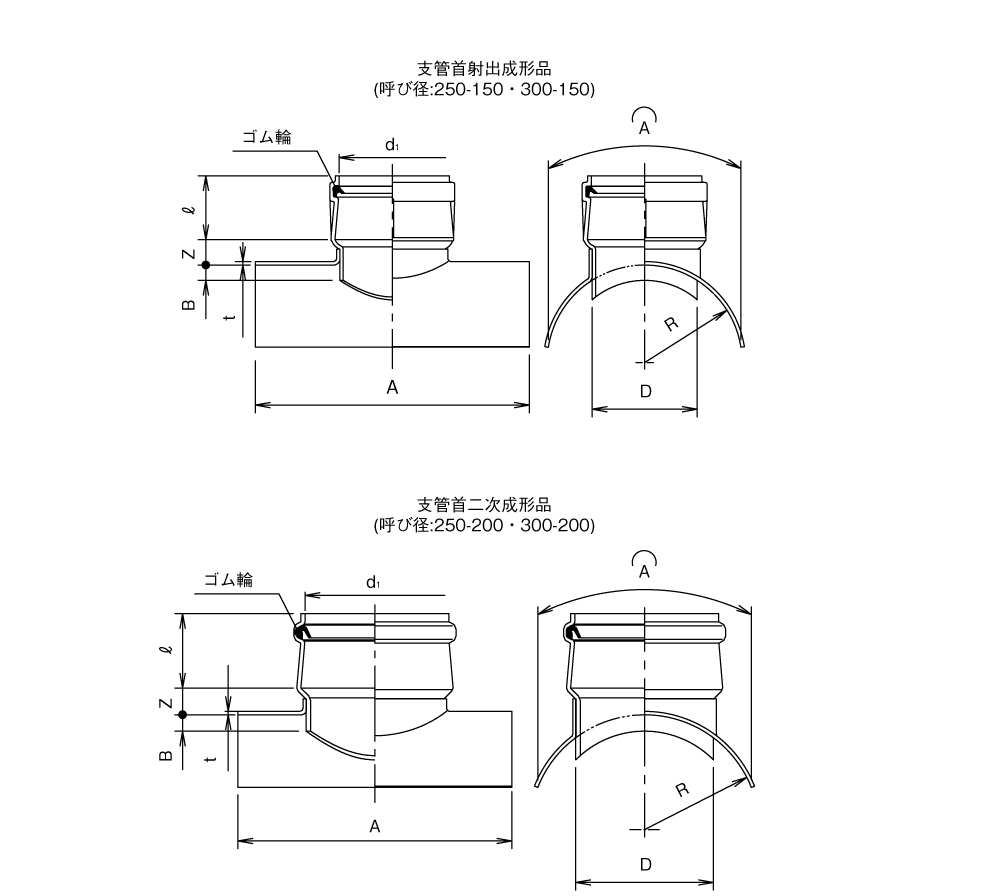

サイズ | コード | DXF | 納入製品図 | 価格 | 梱包 | d1(最小) | ℓ | D | R(標準) | Z | t(最小) | B(最大) | A | ||
250-150 | 5 273780 - | 8,800 | 2 | 166.0 | 100±5 | 165 | 153 | 50±15 | 5 | 26 | 430±10 | ||||
![]() |
250-200 | 5 273782 - | 11,600 | 1 | 218.0 | 117±5 | 216 | 153 | 50±15 | 5 | 26 | 430±10 | |||
300-150 | 5 273781 - | 8,800 | 2 | 166.0 | 100±5 | 165 | 180 | 50±15 | 5 | 28 | 430±10 | ||||
![]() |
300-200 | 5 273783 - | 11,600 | 1 | 218.0 | 117±5 | 216 | 180 | 50±15 | 5 | 28 | 430±10 |
:受注生産品
