項目 | 試験方法/ 評価項目 |
単位 | EA-A55N | EA-A70CR | EA-A80CR | |
---|---|---|---|---|---|---|

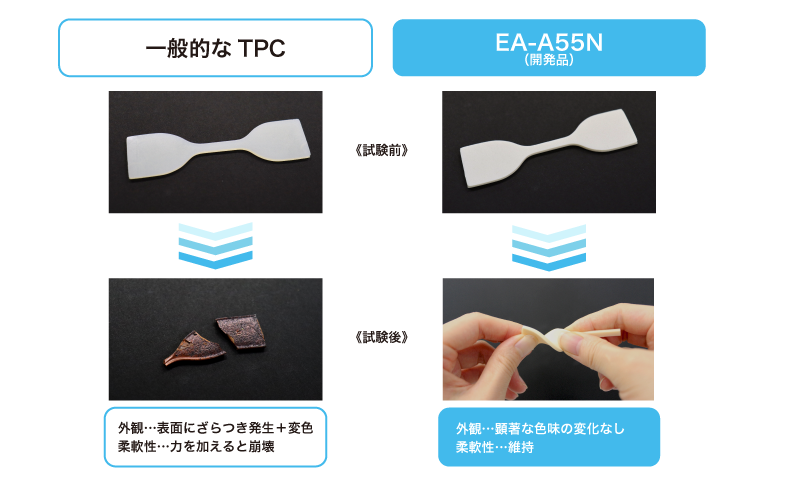

特徴 | 高耐熱(良圧縮永久歪) | |||||
硬さ(HsA) | JIS K 6253A | point | 55 | 67 | 76 | |
比重 | JIS K 7112 | - | 1.14 | 1.12 | 1.13 | |
MFR | ASTM D 1238 | 230℃×98N | g/10min | 1 | 0.5 | 1.7 |
引張強さ | JIS K 6251 | MPa | 4.4 | 5.4 | 7.1 | |
伸び率 | 〃 | % | 720 | 210 | 240 | |
引裂強さ | JIS K 6252 | kN/m | 34 | 23 | 36 | |
圧縮永久歪(CS) | JIS K 6262 | 70℃×24hr | % |
40 |
28 | 35 |
120℃×24hr | % | 42 | 34 | 40 | ||
150℃×24hr | % | 47 | 45 | 51 | ||
脆化温度 | JIS K 6261 | ℃ | -20℃ | -44℃ | -47℃ | |
難燃性 | UL-94 | - | HB相当 | |||
乾燥 | - | ℃ | 必要(80~90℃×3~4時間) |
表中の数値は代表値であり、保証値ではありません。
※1 軟化温度の測定方法:ビカット軟化温度(昇温速度は50℃/hr、荷重は2.5N、針1mmを侵入時の温度)を求めた。
※2 成形収縮率:フィルムゲートのシート(126mm×126mm×2mm)を成形した。(金型温度40℃、冷却時間40sec)
