アロン化成株式会社
| 項目 | 試験方法/ 評価項目 |
単位 | AR-1040 | AR-1050 | AR-1060 | |
|---|---|---|---|---|---|---|
| 特徴 | - | 標準 | ||||
| 硬さ | JIS K 6253 | タイプA | point | 40 | 50 | 60 |
| 比重 | JIS K 7112 | - | 1.12 | 1.15 | 1.15 | |
| MFR | ASTM D 1238 | 230℃×49N | g/10min | 1 | 2 | 2 |
| 引張強さ | JIS K 6251 | MPa | 4.6 | 6.1 | 7.2 | |
| 300%モジュラス | 〃 | 〃 | 3.3 | 3.8 | 5.4 | |
| 伸び率 | 〃 | % | 420 | 510 | 450 | |
| 引裂強さ | JIS K 6252 | kN/m | 12 | 15 | 17 | |
| 反発弾性 | JIS K 6255 | % | 47 | 47 | 39 | |
| テーバー摩耗 | JIS K 6264 | H22×9.8N×1000回転 | mg | 1029 | 718 | 550 |

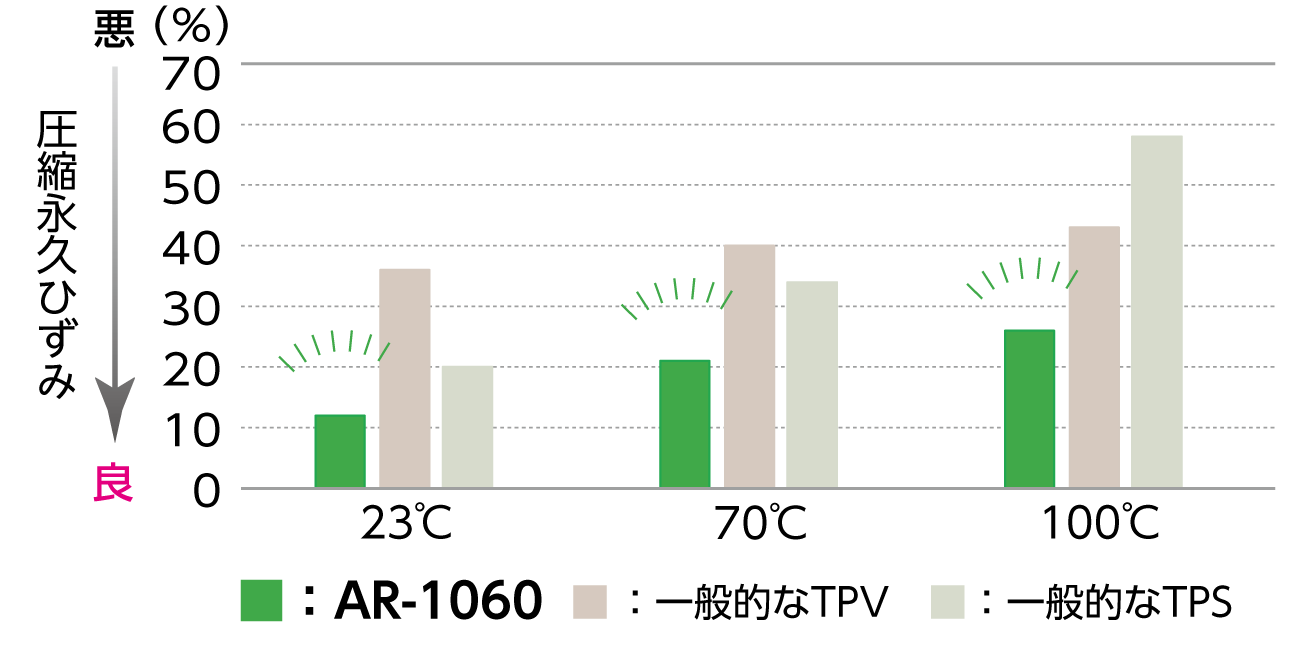

| 圧縮永久ひずみ(CS) | JIS K 6262 | 23℃×24hr | % | 10 | 10 | 12 |
| 70℃×24hr | 〃 | 12 | 12 | 21 | ||
| 100℃×24hr | 〃 | 23 | 25 | 26 | ||
| 軟化温度 | 当社法 ※1 | ℃ | 97 | 100 | 128 | |
| 脆化温度 | JIS K 7216 | 〃 | -50℃以下 | |||
| 耐候性 | - | - | ◎ | |||
|
成形収縮率 (垂直方向/流動方向) |
当社法 ※2 | % | 0.4/3.1 | 0.3/2.8 | 0.5/2.3 | |
| 成形方法 | - | - | 射出・押出 | |||
| 乾燥 | - | - | 不要 | |||
| 色調 | 目視 | - | 黒 | |||
| 融着性 | 当社法 | PP | - | ○ | ○ | ○ |
| ABS | - | × | × | × | ||
| PC | - | × | × | × | ||
| PET | - | × | × | × | ||
| 6Ny(PA) | - | × | × | × | ||
| PBT | - | × | × | × | ||
| POM | - | × | × | × | ||
| PVC | - | × | × | × | ||
| 難燃性 | UL-94 | - | HB | HB | HB | |

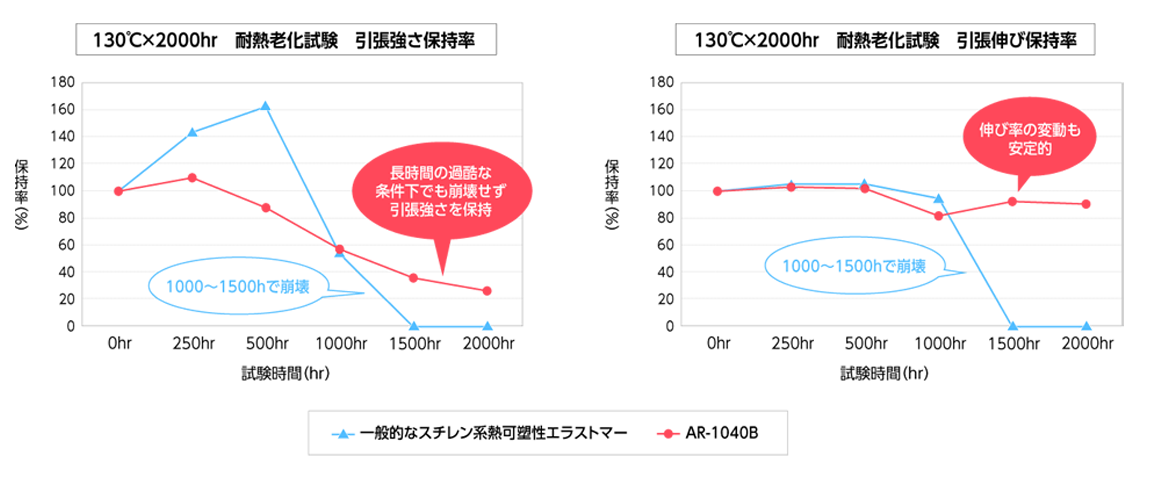

表中の数値は代表値であり、保証値ではありません。
表中の数値は予告なく変更する場合があります。
弊社の承諾なく、本情報を転載することは禁止いたします。
※1 軟化温度の測定方法：ビカット軟化温度(昇温速度は50℃/hr、荷重は2.5N、針1mmを侵入時の温度)を求めた。
※2 成形収縮率：フィルムゲートのシート(126mm×126mm×2mm)を成形した。(金型温度40℃、冷却時間40sec)
※3 受注生産の対象グレードです
