アロン化成株式会社

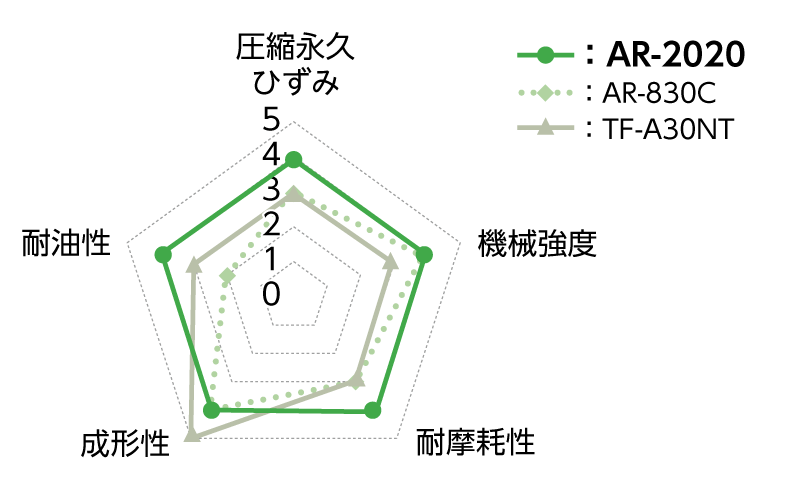

| 項目 | 試験方法/ 評価項目 |
単位 | AR-2020 |
AR-2040 (※3) |
AR-2060 | |
|---|---|---|---|---|---|---|
| 特徴 | - | 標準 | ||||
| 硬さ | JIS K 6253 | タイプA | point | 25 | 40 | 60 |
| 比重 | JIS K 7112 | - | 0.92 | 0.93 | 0.94 | |
| MFR | ASTM D 1238 | 230℃×37.2N | g/10min | 17 | 6 | 5 |
| 引張強さ | JIS K 6251 | MPa | 5.3 | 7.2 | 12.5 | |
| 300%モジュラス | 〃 | 〃 | 0.9 | 1.4 | 2.8 | |
| 伸び率 | 〃 | % | 810 | 810 | 880 | |
| 引裂強さ | JIS K 6252 | kN/m | 9 | 12 | 22 | |
| 反発弾性 | JIS K 6255 | % | 58 | 56 | 53 | |
| テーバー摩耗 | JIS K 6264 | H22×9.8N×1000回転 | mg | 403 | 172 | 24 |
| 圧縮永久ひずみ(CS) | JIS K 6262 | 23℃×24hr | % | 20 | 19 | 24 |
| 70℃×24hr | 〃 | 30 | 31 | 37 | ||
| 100℃×24hr | 〃 | 41 | 40 | 44 | ||
| 軟化温度 | 当社法 ※1 | ℃ | 90 | 87 | 97 | |
| 脆化温度 | JIS K 7216 | ℃ | -60℃以下 | |||
| 耐候性 | - | - | ○ | |||
|
成形収縮率 (垂直方向/流動方向) |
当社法 ※2 | % | 0.8/4.3 | 1.1/3.3 | 1.0/2.3 | |
| 成形方法 | - | - | 射出・押出 | |||
| 乾燥 | - | - | 不要 | |||
| 色調 | 目視 | - | ナチュラル | |||
| 融着性 | 当社法 | PP | - | ○ | ○ | ○ |
| ABS | - | × | × | × | ||
| PC | - | × | × | × | ||
| PET | - | × | × | × | ||
| 6Ny(PA) | - | × | × | × | ||
| PBT | - | × | × | × | ||
| POM | - | × | × | × | ||
| PVC | - | × | × | × | ||
表中の数値は代表値であり、保証値ではありません。
表中の数値は予告なく変更する場合があります。
弊社の承諾なく、本情報を転載することは禁止いたします。
※1 軟化温度の測定方法：ビカット軟化温度(昇温速度は50℃/hr、荷重は2.5N、針1mmを侵入時の温度)を求めた。
※2 成形収縮率：フィルムゲートのシート(126mm×126mm×2mm)を成形した。(金型温度40℃、冷却時間40sec)
※3 受注生産の対象グレードです
